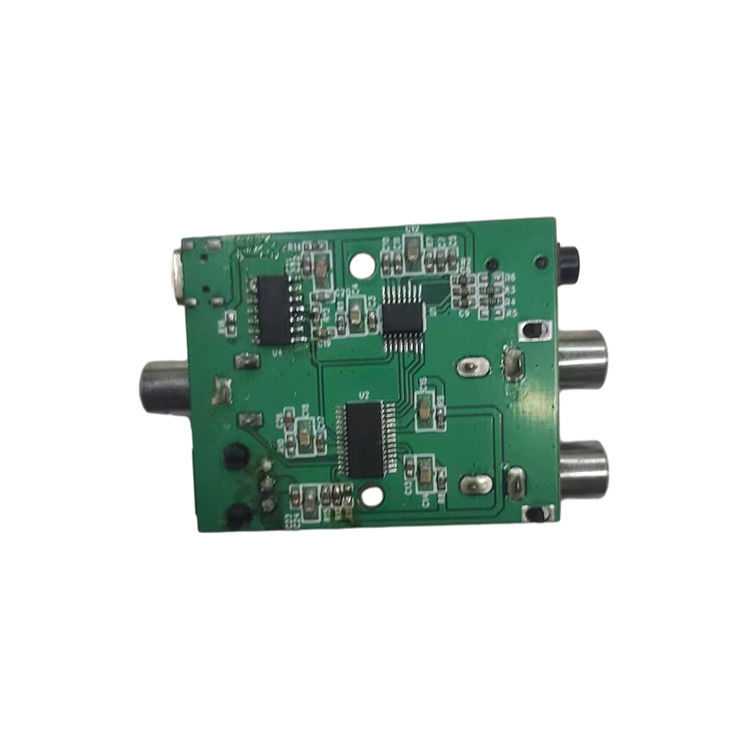

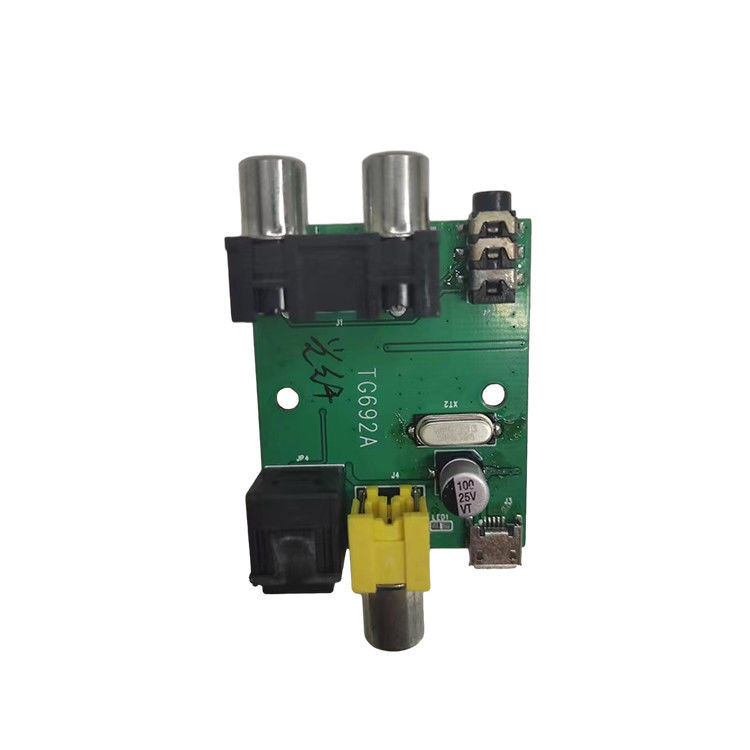

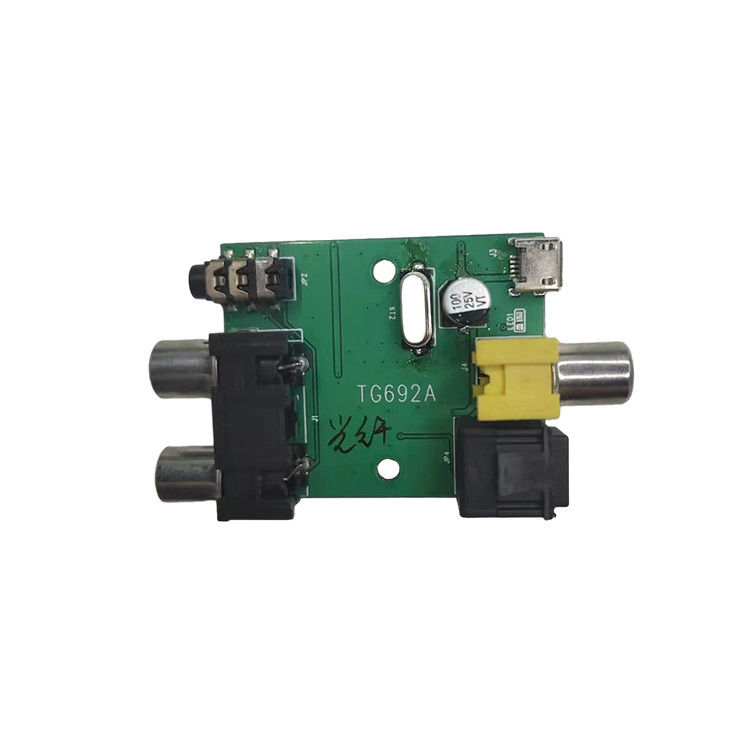

Desarrollo de soluciones de transmisores de audio analógico a digital PCBA
NX8406 es un dispositivo CMOS de un solo chip que transmite y decodifica las salidas de transmisión de audio digital de fibra óptica y coaxial de acuerdo con los estándares de interfaz IEC60958, S / PDIF, EIAJ CP1201 o AES3.Capacidad del NX8406 para realizar un control integral a través de puertos de control opcionales en modo software o pines opcionales en modo hardwareLos datos del estado del canal se ensamblan en un búfer, lo que facilita su lectura y acceso.
El mecanismo de recuperación del reloj de bajo jitter genera un reloj de recuperación muy limpio desde el flujo AES3 entrante.El funcionamiento independiente permite que los sistemas sin microcontroladores utilicen operaciones de pin de salida dedicadas para los datos de estado del canal
NX8406 adopta el embalaje SSOP28 aplicaciones objetivo incluyen transmisores A / V, CD-R, transmisores DVD, altavoces multimedia, consolas de mezcla digital, procesadores de efectos especiales, decodificadores, computadoras,y sistemas de audio para automóviles
Características
◆ Apoya los estándares de interfaz EIAJ CP1201, IEC-60958, AES3 S/PDIF y AES3
◆ +3,3 V~5,0 V de alimentación (VD)
◆ +3,3 V~5,0 V de alimentación (VL)
◆ 3 entradas de audio digital de fibra óptica y transmisión y salida simultáneas coaxial 32-192KHz
◆ Modulador de D ′ de mutibit
◆ Rango dinámico de 105 dB
◆ -90 dB de distorsión armónica total + relación señal-ruido
◆ Baja sensibilidad a la vibración del reloj
◆ Producción de filtro lineal
