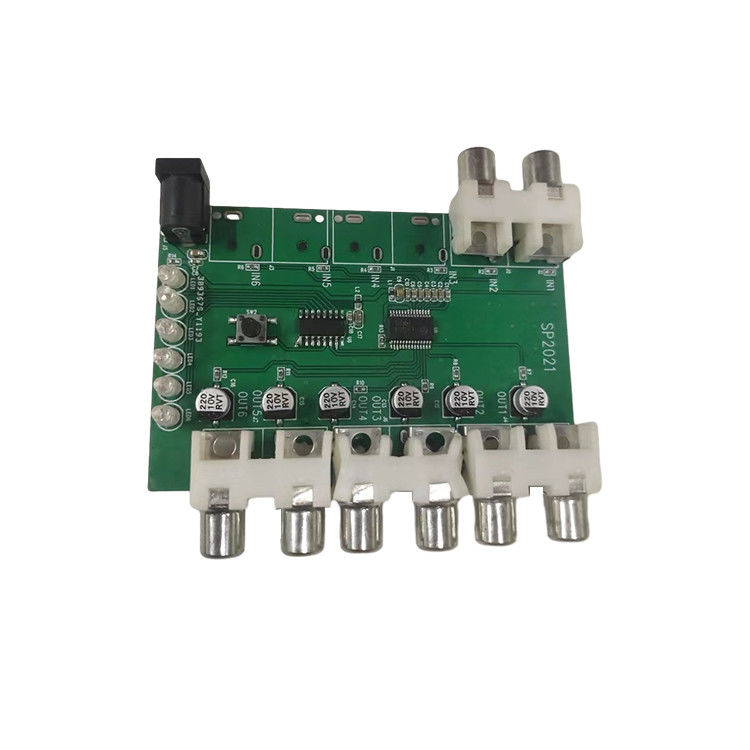

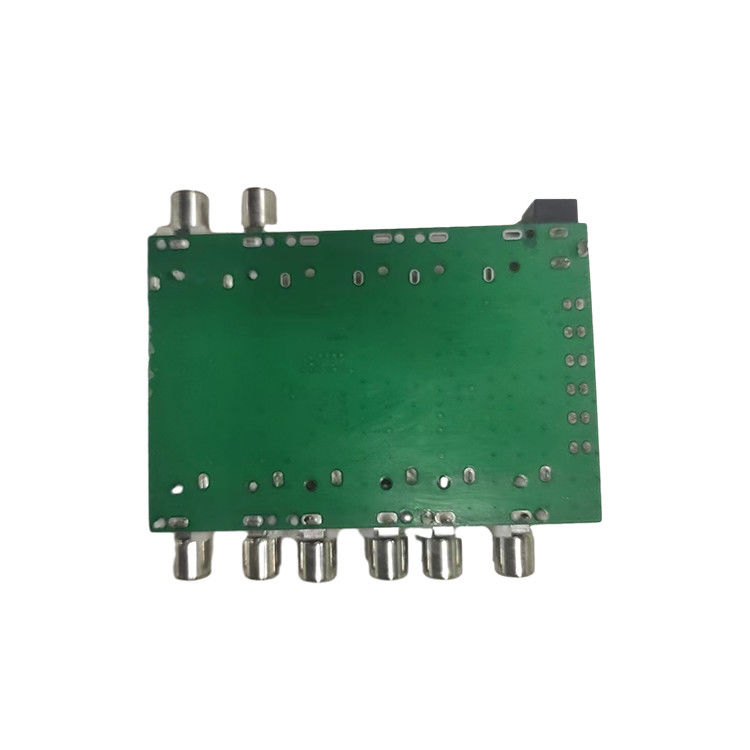

Desarrollo de soluciones para distribuidores AV PCBA
Este producto adopta el chip de procesamiento de distribución de audio y video NX9262,que envía un conjunto de señales de audio y video a un conjunto de salidas de audio y video a través del procesador central a través de la interfaz digital I2C y el procesador de control de alto rendimiento NX6316Sus aplicaciones típicas incluyen decodificadores satelitales, televisores de alta definición (HDTV), grabadores de vídeo personales (PVR), interruptores A/V, dispositivos de seguridad, centros de medios,y en los sistemas de entretenimiento del coche, enrutamiento de varios dispositivos a un solo dispositivo de audio y video.
El chip de procesamiento de asignación de audio y video NX9262 proporciona un conjunto de entradas de audio y video, que se enrutan a tres conjuntos de salidas de audio y video a través del procesador central.El enrutamiento de entrada a salida se controla a través de una interfaz digital compatible con I2CCada entrada admite una opción de sujeción integrada para ajustar la salida para sincronizar el nivel de punta del video a 300mV.la entrada puede ser sesgada internamente a la señal central sin sincronización de aproximadamente 1.25V ((cromaticidad, Pb, Pr). Estos niveles de salida de CC se utilizan para la configuración de ganancia de 6dB. Una configuración de ganancia más alta aumentará el nivel correspondiente de salida de CC. Seleccione el modo de sujeción / sesgo de entrada a través de I2C.Las salidas no utilizadas pueden perder potencia para reducir el consumo de energía
Características
◆Procesadores de distribución de audio y vídeo
◆Soporta SD (definición estándar), PS (escaneo progresivo) y HD (alta definición) 1080i/1080p videos
◆Circuito de sujeción de entrada y de sesgo
◆Entrada del acoplamiento CA o del acoplamiento CC
◆Salida del acoplamiento CA o del acoplamiento CC
◆El conductor de salida con doble carga (75 Ω) y impedancia alta desactivado
◆Cuatro canales de vídeo, cuatro canales izquierdo y derecho con interruptores de entrada-salida
◆ Aumento programable: +6, +7, +8 o +9 dB
◆ Interfaz digital compatible con I2C, modo estándar
◆ Funcionamiento de una fuente de alimentación de 5 V
